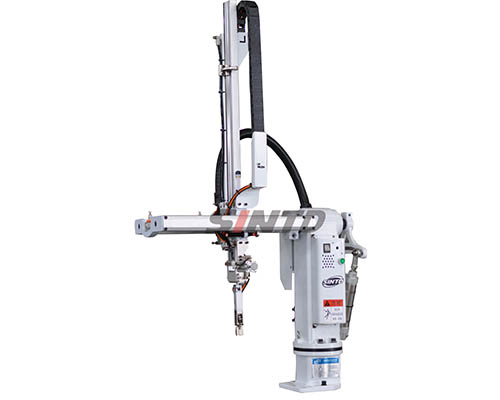

Vantagens
1. Partes deste robô de braço oscilante, tais como arco e base, são fabricados a partir de fundição de precisão e usinagem CNC para garantir a estrutura compacta e aparência atraente deste robô.
2. A proteção dupla do molde-travamento assegura a segurança melhorada dos moldes.
3. O manipulador de braço oscilante da série TR oferece tempos de saída rápidos disponíveis para a separação de sprue e remoção de peças.
4. Os diagnósticos de falha estão incluídos como função padrão para aumentar a eficiência.
5. As portas de saída de reposição estão disponíveis para controlar vários equipamentos auxiliares como transportador, spray de silicone, etc.

Características
1. A interface homem-máquina deste servo-robô de braço oscilante proporciona máxima facilidade de operação.
2. São instalados 8 programas padrão e, adicionalmente, podem ser armazenados programas personalizados (criados pelo operador). A memória interna pode gravar até 50 conjuntos de programas de moldes, tornando esta série de manipulador de braço oscilante totalmente capaz de atender quase todos os requisitos de processamento.
3. Tecnologia de integração mais recente é usada para minimizar vibração e interrupção.
4. As peças de movimento deste robô de braço oscilante são feitas de extrusões de liga de alumínio. O trilho de guia de alta precisão e os componentes pneumáticos também contribuem para a durabilidade e longa vida útil das peças de movimento.

Aplicação
Os principais atributos deste manipulador de braço oscilante da série TR, tais como durabilidade, flexibilidade, estabilidade, tornam-nos idealmente adequados para a remoção de peças e separação de sprue em máquinas de moldagem por injeção de 50tons a 200tons.

Parâmetro técnico

Modelo

Braço

Recomendado I.M.M.

Curso em cruz (mm)

Curso vertical (mm)

Ângulo de rotação (°)

Ângulo do pulso (°)

Máx. Carga útil (kg)

Min. Tempo (s) de Take-out (s)

Min. Tempo (s) do ciclo

Sistema de direção

Pressão de Ar (kgf / cm2)

Consumo de Ar (NL / ciclo)

Consumo de energia (kVA)

Fonte de energia

Peso líquido (kg)

TR-550

Single-stage & single-braço

50-105tons

120

550

50 - 90

90

3

0,7

4

Cilindro pneumático

5-7

5,6

0,2

AC220V ± 10% (50 / 60Hz)

38

TR-550D

Único estágio & duplo braço

44

TR-650

Single-stage & single-braço

75-200tons

650

0,8

4,2

6.1

39

TR-650D

Único estágio & duplo braço

45

Nota: I.M.M. - máquina de moldagem por injeção

Desenhos de contorno
