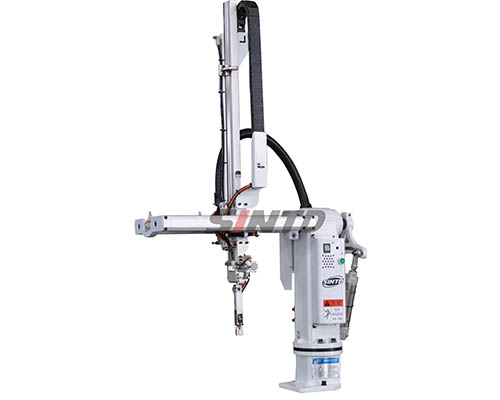

voordelen
1. Delen van deze swing-arm robot, zoals de boog en de basis, zijn vervaardigd uit precisie gieten en CNC-bewerkingscentrum de compacte structuur en aantrekkelijk uiterlijk van deze robot te garanderen.
2. Dual-schimmel vergrendeling bescherming zorgt voor een betere veiligheid van matrijzen.
3. De TR-serie swing-arm manipulator biedt een snelle take-out tijden beschikbaar voor spruw scheiding en onderdelen te verwijderen.
4. Fault diagnoses zijn opgenomen als standaard functie voor een hogere efficiëntie.
5. Reserve-output-poorten zijn beschikbaar voor het aansturen van diverse externe apparatuur, zoals transportbanden, siliconenspray, etc.

Kenmerken
1. Mens-machine interface van deze swing-arm servo robot zorgt voor een maximale bedieningsgemak.
2. 8 standaard programma's worden geïnstalleerd en bovendien, kunnen aangepaste programma's (gemaakt door de operator) worden opgeslagen. Het interne geheugen kan tot 50 sets van schimmel programma's, het maken van deze serie van de swing-arm manipulator volledig in staat te voldoen aan bijna alle eisen van de verwerking.
3. Laatste integratie-technologie wordt gebruikt om trillingen en onderbrekingen te minimaliseren.
4. Motion delen van de swing-arm robot zijn gemaakt van aluminium profielen. Hoge precisie geleiderail en pneumatische onderdelen dragen ook bij aan de duurzaamheid en een lange levensduur van de beweging delen.

Toepassing
Belangrijkste kenmerken van deze TR serie swing-arm manipulator, zoals duurzaamheid, flexibiliteit, stabiliteit, maakt ze uitermate geschikt voor onderdelen verwijdering en spruw scheiding op spuitgietmachines van 50tons tot 200tons.

Technische parameter

Model

Arm

Aanbevolen I.M.M.

Kruiselings Stroke (mm)

Verticale slag (mm)

Swing Hoek (°)

Pols Hoek (°)

Max. Lading (kg)

Min. Take-out Time (s)

Min. Cycle Time (s)

Aandrijfsysteem

Luchtdruk (kgf / cm2)

Luchtverbruik (NL / cyclus)

Stroomverbruik (kVA)

Krachtbron

Netto gewicht (kg)

TR-550

Single-stage llllllll single-arm

50-105tons

120

550

50-90

90

3

0.7

4

Pneumatische cilinder

5-7

5.6

0.2

AC220V ± 10% (50 / 60Hz)

38

TR-550D

Single-stage llllllll double-arm

44

TR-650

Single-stage llllllll single-arm

75-200tons

650

0.8

4.2

6.1

39

TR-650D

Single-stage llllllll double-arm

45

Notitie: I.M.M. - Spuitgietmachine

schets Tekeningen
