Ventajas

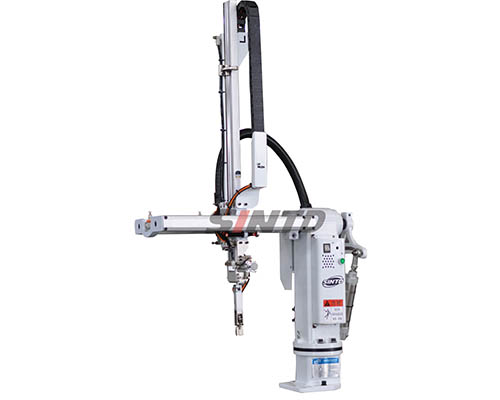

1. Partes de este robot de brazo oscilante, como el arco y la base, se fabrican de fundición de precisión y mecanizado CNC para garantizar la estructura compacta y la apariencia atractiva de este robot.
2. La protección dual del molde-bloqueo asegura la seguridad mejorada de moldes.
3. El manipulador de brazo oscilante de la serie TR ofrece tiempos de extracción rápidos disponibles para la separación de los bebederos y la eliminación de piezas.
4. Los diagnósticos de fallas se incluyen como función estándar para aumentar la eficiencia.
5. Los puertos de salida de repuesto están disponibles para controlar varios equipos auxiliares como transportador, spray de silicona, etc.

Caracteristicas
1. La interfaz hombre-máquina de este servo robot de brazo oscilante proporciona la máxima facilidad de operación.
2. Se instalan 8 programas estándar y, además, se pueden almacenar programas personalizados (creados por el operador). La memoria incorporada puede grabar hasta 50 juegos de programas de molde, haciendo que esta serie de manipulador de brazo oscilante sea capaz de satisfacer casi todos los requisitos de procesamiento.
3. La última tecnología de integración se utiliza para minimizar la vibración y la interrupción.
4. Las piezas de movimiento de este robot de brazo oscilante están hechas de extrusiones de aleación de aluminio. El riel de guía de alta precisión y los componentes neumáticos también contribuyen a la durabilidad y la larga vida útil de las piezas de movimiento.

Solicitud
Los atributos clave de este manipulador de brazo oscilante de la serie TR, tales como durabilidad, flexibilidad y estabilidad, los hacen idealmente aptos para la separación de piezas y separación de bebederos en máquinas de moldeo por inyección de 50 a 200 toneladas.

Parámetro técnico

Modelo

Brazo

Recomendado I.M.M.

Diagrama transversal (mm)

Movimiento vertical (mm)

Ángulo de giro (°)

Ángulo de la muñeca (°)

Max. Carga útil (kg)

Min. Tiempo (s) de salida

Min. Tiempo (s) del ciclo

Sistema de manejo

Presión de aire (kgf / cm2)

Consumo de aire (NL / ciclo)

Consumo de energía (kVA)

Fuente de alimentación

Peso neto / kg)

TR-550

Un solo brazo & de una sola etapa

50-105tons

120

550

50 - 90

90

3

0,7

4

Cilindro neumático

5-7

5,6

0,2

AC220V ± 10% (50 / 60Hz)

38

TR-550D

Doble-brazo LLLLLLL de una sola etapa

44

TR-650

Un solo brazo & de una sola etapa

75-200tons

650

0,8

4,2

6.1

39

TR-650D

Doble-brazo LLLLLLL de una sola etapa

45

Nota: I.M.M. - máquina de moldeo por inyección

Esquema de dibujos
